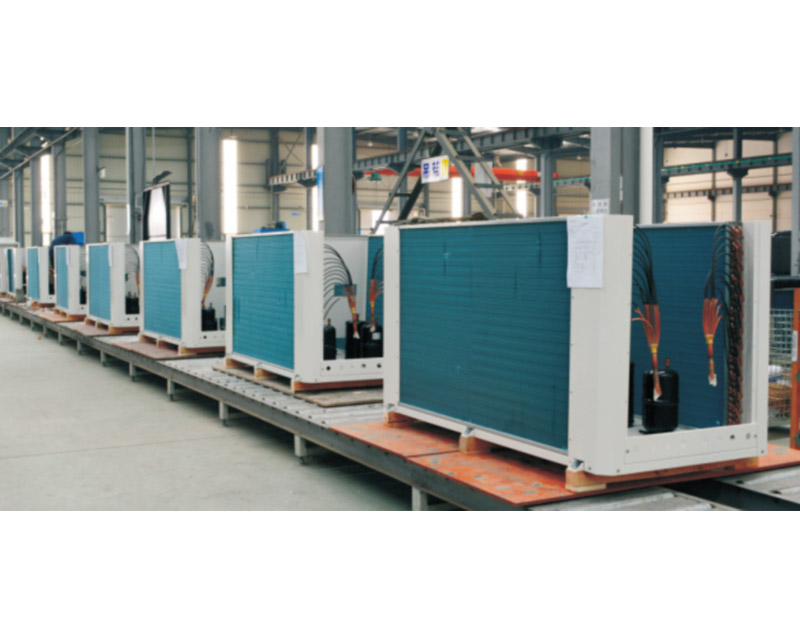

產品描述
1.產品概述
◆高靜壓設計,空氣經過室內機集中處理,可遠距離送風;
◆設計靈活,安裝便利,操作簡單,可實現分區獨立控制,多級調節;
◆機組可供選類型多樣,滿足用戶的多種需求;
◆規格齊全,高效節能,它結合了中央空調的舒適、高檔和小型分體家用空調機安裝方便、靈活等優勢。
◆此外,我們可根據客戶實際情況,設計加長管長型機組,滿足不同場所的需求。

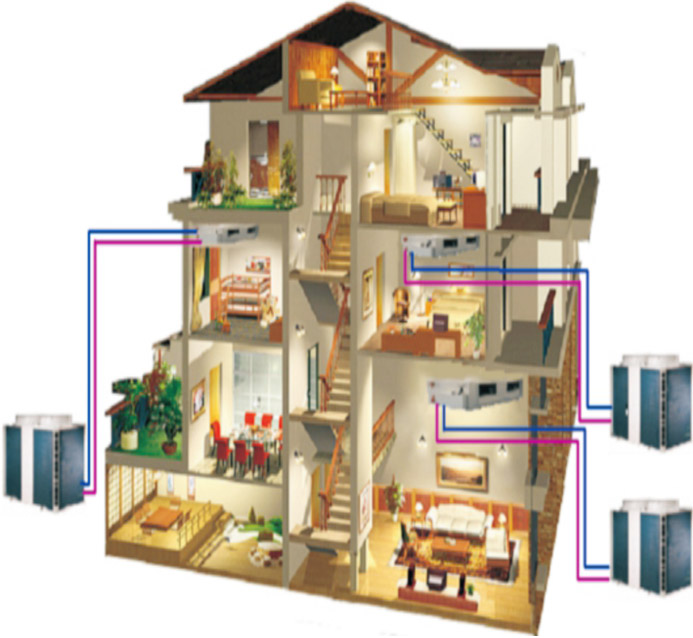

2. 適用場合
KE JIA的風管機在博采眾長、引進先進設計理念和先進制造工藝的基礎上,開發設計的新一代品質優良產品??傻蹴敯惭b,不占用室內墻壁和地面空間,方便室內裝飾布局,據安裝現場需要,機組分左接和右接,可以滿足客戶需求靈活確定接管方向,風管送風式空調(熱泵)機組將精心處理后的潔凈空氣送入室內,具有高能效比,綠色環保,可廣泛應用于酒店、商場、寫字樓、銀行、工廠等領域。
該產品采用優質的制冷配件,產品性能穩定、可靠、能效比高、噪聲低、外型結構簡單、美觀、體積小巧和便于靈活安裝等諸多優點,是用戶理想的選擇。
3.機組系列產品設計、制造標準:
1.GB/T 18836-2002《風管送風式空調熱泵機組》
2.JB 8655-1997 《單元式空氣調節機安全要求》
3.GB 19576-2004 《單元式空氣調節機能源限定值及能源效率等級》

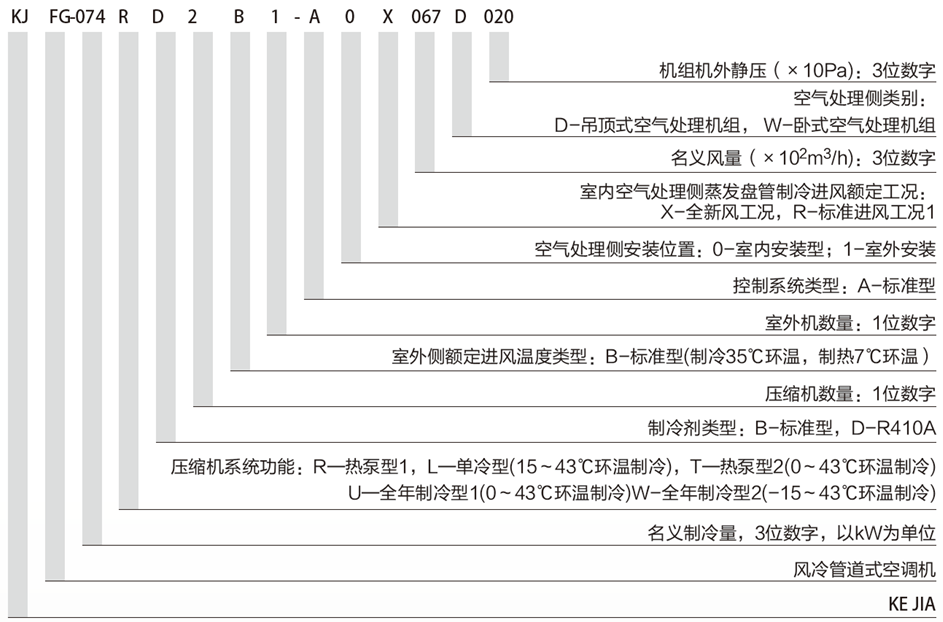

4.機組型號說明
如:KJFG-074RD2B1-A0X067D020表示機組制冷量為74kW,風量為6700m3/h,機外靜壓為200pa,室外機數量為1的雙壓縮機標準型風冷管道式空調機。
5. 機組運行能量范圍
機組型號 | kj014~SK222 |
蒸發盤管制冷進風額定工況 | X-全新風工況(DB35℃/WB28℃) |
制冷量范圍 | 14kW~222 kW |
制熱量范圍 | 13kW~186 kW |
風量范圍 | 1600 m3/h~20000 m3/h |
機外靜壓范圍 | 30Pa~460Pa |
內外機管路總長要求(標準型) | 單程長度小于30米 |
內外機管路垂直距離要求(標準型) | 單程長度小于15米 |
說明:
如果機組內外機管路總長及內外機管路垂直距離超出上表要求,請在訂貨前提出,KE JIA可以向客戶提供加長型或者超長型管路的機組。
6.機組運行工況溫度范圍
全新風行機組
機型類別 | 功能項目 | 室外干球溫度(℃) | 室內干球入口溫度(℃) | ||
制冷 | 制熱 | 制冷 | 制熱 | ||
熱泵型 | 制冷/制熱 | 15~43 | -8~20 | 15~43 | -7~15 |
單冷型 | 制冷 | 15~43 | / | 15~43 | / |
7.機組特性
規格齊全,適用廣泛
◆KJFG系列風冷管道式空調機組型號齊全,容量寬泛,劃分細致;
◆模塊化組合設計,容量靈活組合,根據用戶需要靈活匹配,能滿足從小到大各種場所和設施的應用需要;
◆結構緊湊,方便室內空間布局;機組可吊頂安裝,不占用室內墻壁與地面空間,方便室內裝飾布局。
箱體獨特,品質高端。
◆機組箱體采用斷冷橋鋁合金框架及無冷橋無螺釘概念設計,箱體由雙層面板與鋁骨架通過專用壓條聯接而成。高密度雙面彩鋼板聚氨酯發泡箱體設計,發泡密度≥48kg/m3,箱體內表面光滑平整,不易積灰滋菌,有利于提高處理空氣的品質,適用于具有凈化要求的場所;
◆專利型(實用新型專利:ZL2023213157443)的殼體主體采用全新斷冷橋工藝,高強度鋁型材復合隔熱技術,隔熱材料與鋁型材一體成型,復合型材料強度高,可有效杜絕冷橋產生。鋁合金外表面經氧化磨砂處理,外形美觀,防腐性能高。
◆機組裝配通過特制的鋁合金蓋板及專用卡條,采用自緊式封板固定。箱體密封采用內外雙重固定,使機組內外固定牢固,機組無外露螺釘,使機組結構簡潔美觀,強度更高,避免漏風并徹底隔絕冷橋傳遞。
8. 全新風風管送風式空調機組技術參數
機組型號 KJ- | 熱泵型 | FZ-014A | FG-029RB1B1-A0X026D010 | FG-033RB1B1-A0X030D010 | FG-037RB1B1-A0X033D015 | ||
單冷型 | FZ-014A | FG-029LB1B1-A0X026D010 | FG-033LB1B1-A0X030D010 | FG-037LB1B1-A0X033D015 | |||
制冷量 | kW | 14 | 29 | 33 | 37 | ||
制熱量 | kW | 13 | 27 | 29 | 31 | ||
機組總功率 | kW | 5.0 | 8.1 | 9.2 | 10.5 | ||
冷媒 | R22/R410A | ||||||
室內機 | 風量 | m3/h | 1600 | 2600 | 3000 | 3300 | |
機外靜壓 | Pa | 30-140 | 80-205 | 50-155 | 80-240 | ||
電機功率 | Pa | 0.37 | 0.75 | 0.55 | 0.75 | ||
電加熱(選配) | 6 | 7 | 8 | 9 | |||
電源 | 380V/3N~/50Hz | ||||||
外形尺寸 | 長 | mm | 900 | 900 | 950 | 950 | |
寬 | mm | 1000 | 1000 | 1050 | 1050 | ||
高 | mm | 517 | 517 | 597 | 597 | ||
排水管 | mm | DN25 | DN25 | DN25 | DN25 | ||
重量 | kg | 101 | 110.5 | 131 | 137 | ||
室外機 | 壓縮機型式 | 全封閉渦旋式 | |||||
壓縮機數量 | 1 | 1 | 1 | 1 | |||
單壓機運行電流 | A | 8.0 | 13.6 | 15.2 | 17.2 | ||
室外機總功率 | kW | 4.6 | 7.4 | 8.7 | 9.8 | ||
電源 | 380V/3N~/50Hz | ||||||
室外機數量 | 1 | 1 | 1 | 1 | |||
單臺室外機 外形尺寸 | 長 | mm | 1400 | 1200 | 1200 | 1200 | |
寬 | mm | 805 | 1080 | 1080 | 1080 | ||
高 | mm | 1030 | 1170 | 1270 | 1370 | ||
重量 | kg | 180 | 250 | 255 | 260 | ||
整機電流 | 制冷額定電流 | A | 11.2 | 16.5 | 17.6 | 20.8 | |
制熱額定電流 | A | 10.9 | 16.0 | 17.1 | 20.2 | ||
最大運行電流 | A | 12.6 | 19.4 | 21.2 | 24.4 | ||
內外機連接管 | 連接方式 | 焊接 | |||||
液管尺寸 | mm | 1*Φ15.88 | 1*Φ15.88 | 1*Φ15.88 | 1*Φ15.88 | ||
氣管尺寸 | mm | 1*Φ22.2 | 1*Φ28.6 | 1*Φ28.6 | 1*Φ28.6 |
說明:
1.制冷/熱量數據為室內外連接管長為7.5m時的參數;
2.額定制冷量是在名義風量時,室外干濕球溫度35/28℃條件下測定;
3.額定制熱量是在名義風量時,室外干濕球溫度7/6℃條件下測定;
4.機組在出廠時未充注制冷劑;
5.表中機外靜壓為廠家可提供的設計范圍,客戶訂貨需明確機組機外靜壓,廠家按需進行配置。
機組型號 KJ- | 熱泵型 | FG-049RB2B1-A0X044D020 | FG-058RB2B1-A0X052D020 | FG-066RB2B1-A0X059D020 | FG-074RB2B1-A0X067D020 | ||
單冷型 | FG-049LB2B1-A0X044D020 | FG-058LB2B1-A0X052D020 | FG-066LB2B1-A0X059D020 | FG-074LB2B1-A0X067D020 | |||
制冷量 | kW | 49 | 58 | 66 | 74 | ||
制熱量 | kW | 41 | 54 | 58 | 62 | ||
機組總功率 | kW | 13.4 | 16.6 | 18.8 | 21.6 | ||
冷媒 | R22/R410A | ||||||
室內機 | 風量 | m3/h | 4400 | 5200 | 5900 | 6700 | |
機外靜壓 | Pa | 160-320 | 180-365 | 100-230 | 110-240 | ||
電機功率 | Pa | 1.1 | 1.5 | 1.5 | 1.5 | ||
電加熱(選配) | 12 | 15 | 17 | 19 | |||
電源 | 380V/3N~/50Hz | ||||||
外形尺寸 | 長 | mm | 1050 | 1050 | 1050 | 1150 | |
寬 | mm | 1250 | 1250 | 1400 | 1400 | ||
高 | mm | 717 | 717 | 777 | 827 | ||
排水管 | mm | DN25 | DN25 | DN25 | DN25 | ||
重量 | kg | 170 | 176 | 187.5 | 221 | ||
室外機 | 壓縮機型式 | 全封閉渦旋式 | |||||
壓縮機數量 | 2 | 2 | 2 | 2 | |||
單壓機運行電流 | A | 11.2 | 13.6 | 15.2 | 17.2 | ||
室外機總功率 | kW | 12.3 | 15.5 | 17.3 | 20.1 | ||
電源 | 380V/3N~/50Hz | ||||||
室外機數量 | 1 | 1 | 1 | 1 | |||
單臺室外機 外形尺寸 | 長 | mm | 1950 | 1950 | 1950 | 1950 | |
寬 | mm | 1080 | 1080 | 1080 | 1080 | ||
高 | mm | 1030 | 1180 | 1255 | 1480 | ||
重量 | kg | 480 | 500 | 520 | 544 | ||
整機電流 | 制冷額定電流 | A | 25.9 | 32.7 | 35.7 | 41.3 | |
制熱額定電流 | A | 25.3 | 31.7 | 34.7 | 40.3 | ||
最大運行電流 | A | 30.5 | 38.4 | 43.0 | 49.6 | ||
內外機 連接管 | 連接方式 | 焊接 | |||||
液管尺寸 | mm | 2*Φ15.88 | 2*Φ15.88 | 2*Φ15.88 | 2*Φ15.88 | ||
氣管尺寸 | mm | 2*Φ22.2 | 2*Φ28.6 | 2*Φ28.6 | 2*Φ28.6 |
說明:
1.制冷/熱量數據為室內外連接管長為7.5m時的參數;
2.額定制冷量是在名義風量時,室外干濕球溫度35/28℃條件下測定;
3.額定制熱量是在名義風量時,室外干濕球溫度7/6℃條件下測定;
4.機組在出廠時未充注制冷劑;
5.表中機外靜壓為廠家可提供的設計范圍,客戶訂貨需明確機組機外靜壓,廠家按需進行配置。
機組型號 KJ- | 熱泵型 | FG-86RB3B1-AOX079D020 | FG-099RB3B1-A0X089D020 | FG-116RB4B2-A0X104D025 | FG-132RB4B2-A0X119D025 | ||
單冷型 | FG-086LB3B1-AOX079D020 | FG-099LB3B1-A0X089D020 | FG-116LB4B2-A0X104D025 | FG-132LB4B2-A0X119D025 | |||
制冷量 | kW | 86 | 99 | 116 | 132 | ||
制熱量 | kW | 73 | 87 | 108 | 116 | ||
機組總功率 | kW | 25.7 | 28.1 | 32.5 | 37.6 | ||
冷媒 | R22/R410A | ||||||
室內機 | 風量 | m3/h | 7900 | 8900 | 10400 | 11900 | |
機外靜壓 | Pa | 90-280 | 130-210 | 210-350 | 110-280 | ||
電機功率 | Pa | 2.2 | 2.2 | 3 | 3 | ||
電加熱(選配) | 22 | 25 | 29 | 33 | |||
電源 | 380V/3N~/50Hz | ||||||
外形尺寸 | 長 | mm | 1150 | 1150 | 1050 | 1050 | |
寬 | mm | 1700 | 1700 | 2200 | 2200 | ||
高 | mm | 827 | 827 | 827 | 827 | ||
排水管 | mm | DN25 | DN25 | DN25 | DN25 | ||
重量 | kg | 298 | 312.5 | 330 | 338 | ||
室外機 | 壓縮機型式 | 全封閉渦旋式 | |||||
壓縮機數量 | 3 | 3 | 4 | 4 | |||
單壓機運行電流 | A | 12.3 | 15.2 | 13.6 | 15.2 | ||
室外機總功率 | kW | 23.5 | 25.9 | 29.5 | 34.6 | ||
電源 | 380V/3N~/50Hz | ||||||
室外機數量 | 1 | 1 | 2 | 2 | |||
單臺室外機 外形尺寸 | 長 | mm | 2450 | 2450 | 1950 | 1950 | |
寬 | mm | 1080 | 1080 | 1080 | 1080 | ||
高 | mm | 1270 | 1270 | 1180 | 1255 | ||
重量 | kg | 660 | 670 | 2*500 | 2 520 | ||
整機電流 | 制冷額定電流 | A | 46.5 | 52.4 | 64.8 | 70.8 | |
制熱額定電流 | A | 45.0 | 50.9 | 62.8 | 68.8 | ||
最大運行電流 | A | 55.9 | 62.3 | 77.9 | 85.3 | ||
內外機 連接管 | 連接方式 | 焊接 | |||||
液管尺寸 | mm | 3*Φ15.88 | 3*Φ15.88 | 4*Φ15.88 | 4*Φ15.88 | ||
氣管尺寸 | mm | 3*Φ28.6 | 3*Φ28.6 | 4*Φ28.6 | 4*Φ28.6 |
說明:
1.制冷/熱量數據為室內外連接管長為7.5m時的參數;
2.額定制冷量是在名義風量時,室外干濕球溫度35/28℃條件下測定;
3.額定制熱量是在名義風量時,室外干濕球溫度7/6℃條件下測定;
4.機組在出廠時未充注制冷劑;
5.表中機外靜壓為廠家可提供的設計范圍,客戶訂貨需明確機組機外靜壓,廠家按需進行配置。
機組型號 KJ- | 熱泵型 | FG-148RB4B2-A0X133D025 | FG-174RB6B3-A0X157W025 | FG-198RB6B3-A0X178W030 | FG-222RB6B3-A0X200W035 | ||
單冷型 | FG-148LB4B2-A0X133D025 | FG-174LB6B3-A0X157W025 | FG-198LB6B3-A0X178W030 | FG-222LB6B3-A0X200W035 | |||
制冷量 | kW | 148 | 174 | 198 | 222 | ||
制熱量 | kW | 124 | 162 | 174 | 186 | ||
機組總功率 | kW | 44.2 | 50.5 | 57.4 | 66 | ||
冷媒 | R22/R410A | ||||||
室內機 | 風量 | m3/h | 13300 | 15700 | 17800 | 20000 | |
機外靜壓 | Pa | 210-380 | 200-320 | 250-410 | 260-460 | ||
電機功率 | Pa | 4 | 4 | 5.5 | 7.5 | ||
電加熱(選配) | 37 | 44 | 50 | 56 | |||
電源 | 380V/3N~/50Hz | ||||||
外形尺寸 | 長 | mm | 1150 | 1450 | 1450 | 1450 | |
寬 | mm | 2200 | 2200 | 2250 | 2350 | ||
高 | mm | 977 | 1180 | 1330 | 1380 | ||
排水管 | mm | DN25 | DN32 | DN32 | DN32 | ||
重量 | kg | 398 | 410 | 430 | 472.5 | ||
室外機 | 壓縮機型式 | 全封閉渦旋式 | |||||
壓縮機數量 | 4 | 6 | 6 | 6 | |||
單壓機運行電流 | A | 17.2 | 13.6 | 15.2 | 17.2 | ||
室外機總功率 | kW | 40.2 | 46.5 | 51.9 | 58.5 | ||
電源 | 380V/3N~/50Hz | ||||||
室外機數量 | 2 | 3 | 3 | 3 | |||
單臺室外機 外形尺寸 | 長 | mm | 1950 | 1950 | 1950 | 1950 | |
寬 | mm | 1080 | 1080 | 1080 | 1080 | ||
高 | mm | 1480 | 1180 | 1255 | 1480 | ||
重量 | kg | 2×544 | 3 500 | 3 520 | 3 544 | ||
整機電流 | 制冷額定電流 | A | 84.0 | 95.8 | 107.7 | 128.4 | |
制熱額定電流 | A | 81.6 | 92.8 | 104.7 | 124.8 | ||
最大運行電流 | A | 100.8 | 112.6 | 129.8 | 150.7 | ||
內外機 連接管 | 連接方式 | 焊接 | |||||
液管尺寸 | mm | 4*Φ15.88 | 6*Φ15.88 | 6*Φ15.88 | 6*Φ15.88 | ||
氣管尺寸 | mm | 4*Φ28.6 | 6*Φ28.6 | 6*Φ28.6 | 6*Φ28.6 |
說明:
1.制冷/熱量數據為室內外連接管長為7.5m時的參數;
2.額定制冷量是在名義風量時,室外干濕球溫度35/28℃條件下測定;
3.額定制熱量是在名義風量時,室外干濕球溫度7/6℃條件下測定;
4.機組在出廠時未充注制冷劑;
5.表中機外靜壓為廠家可提供的設計范圍,客戶訂貨需明確機組機外靜壓,廠家按需進行配置。
